Verrou à goupille de verrouillage

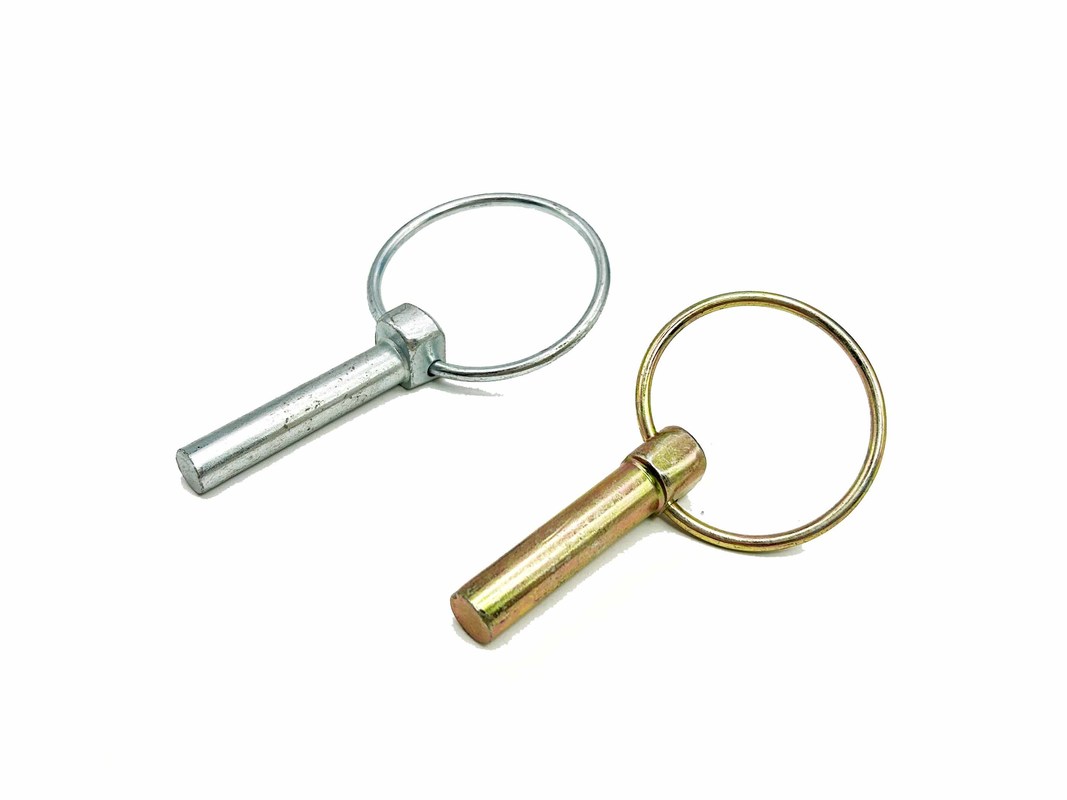

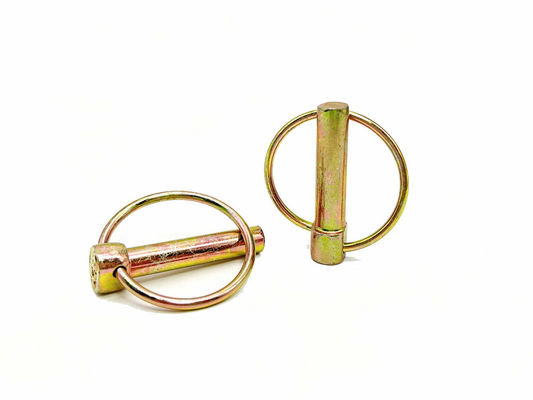

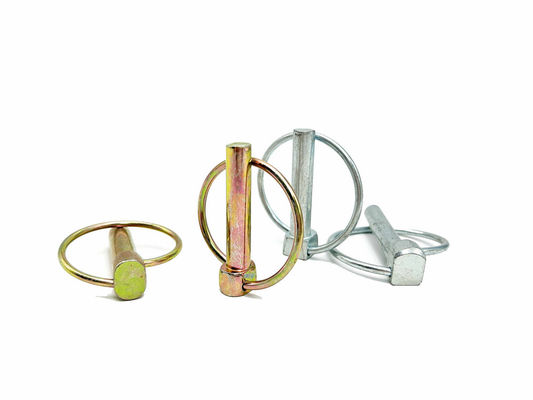

Les goupilles de verrouillage sont conçues avec une goupille solide dotée d'un anneau autobloquant. Cet anneau permet de maintenir la goupille en place en toute sécurité et offre une prise facile pour un retrait rapide. Fabriqué en acier à faible teneur en carbone, zingué. Disponible en acier inoxydable et personnalisable.





Spécification de la goupille de verrouillage :





N° DE PIÈCE.	Nominal		Efficace Longueur	Tige Longueur	POIDS
	(D)		(EL)	(SL)
	POUCE	MM	POUCE	POUCE	KG/PIÈCE
LP250-125	1/4	6	1-1/4	1-9/16	0.025
LP250-131			1-5/16	1-3/4	0.026
LP312-125	5/16	8	1-1/4	1-9/16	0.032
LP312-137			1-3/8	1-3/4	0.034
LP312-175			1-3/4	2	0.041
LP437-137	7/16	11	1-3/8	1-3/4	0.052
LP437-150			1-1/2	1-3/4	0.057
LP437-162			1-5/8	1-15/16	0.056
LP437-175			1-3/4	2-1/4	0.065



Application de la goupille de verrouillage​

Une goupille de verrouillage, ou goupille de blocage, est un composant matériel petit mais essentiel utilisé pour fixer solidement les roues, les engrenages ou d'autres pièces rotatives aux arbres ou aux essieux, les empêchant de glisser. Il s'agit souvent d'une simple goupille métallique qui traverse un trou à l'extrémité d'un arbre et qui possède une boucle ou un collier à ressort qui la maintient en place.



Kit d'assortiment de goupilles de verrouillage avec anneau, verrous de goupille ronde robustes pour porte de remorque, goupille d'attelage de remorque

Voici quelques applications courantes d'une goupille de verrouillage :



1. Goupille de verrouillage pour équipement agricole :

Utilisée dans les tracteurs et autres machines agricoles pour fixer des outils tels que des charrues, des cultivateurs et des remorques à l'équipement principal. Elle permet de fixer et de détacher facilement différents outils et accessoires.





2. Goupille de verrouillage pour automobiles et remorques :

Couramment utilisée pour sécuriser les attelages de remorque et les accessoires. Dans certains cas, elle est également utilisée pour maintenir les roues de secours ou d'autres pièces en place.





3. Goupille de verrouillage pour machines de construction :

Présente dans les équipements lourds tels que les excavatrices, les bulldozers et les grues, les goupilles de verrouillage empêchent les accessoires de se détacher pendant le fonctionnement.





4. Goupille de verrouillage pour machines industrielles :

Utilisée dans les systèmes de convoyage et autres machines où les composants doivent être solidement fixés mais facilement amovibles pour l'entretien ou le remplacement.



5. Goupille de verrouillage pour vélos et chariots :

Sur les remorques de vélo, par exemple, une goupille de verrouillage est souvent utilisée pour connecter rapidement la remorque au vélo.



Les goupilles de verrouillage sont idéales pour les applications où un assemblage et un démontage rapides sont nécessaires sans outils. Dans votre usine, les goupilles de verrouillage peuvent également être utilisées pour fixer des pièces de chaînes de montage ou pour maintenir en place des équipements qui peuvent nécessiter des ajustements réguliers.





Comment choisir la bonne taille de goupille de verrouillage ?



Tailles de goupilles de verrouillage : choisir la bonne taille

Les goupilles de verrouillage existent en plusieurs tailles, chacune adaptée à des applications spécifiques. Choisir la bonne taille est crucial pour la sécurité et l'efficacité. Voici un guide des tailles courantes :



1. Diamètre

Les goupilles de verrouillage varient en diamètre de 3 mm à 16 mm ou de 1/8 pouce à 5/8 pouce. Le diamètre de la goupille doit correspondre à la taille du trou sur l'arbre pour éviter un mouvement excessif et assurer la stabilité.



2. Longueur utile

La longueur utile d'une goupille de verrouillage varie en fonction de l'équipement. Les longueurs standard vont de 20 mm à 100 mm ou de 3/4 pouce à 4 pouces. Pour les équipements industriels plus grands, une longueur plus importante offre une stabilité supplémentaire.



3. Diamètre du fil (clip à ressort)

Cette épaisseur varie généralement de 1,5 mm à 3 mm ou de 1/16 pouce à 1/8 pouce. Les applications lourdes nécessitent des clips plus épais pour une durabilité accrue.





4. Longueur totale

La longueur totale, y compris la poignée ou l'anneau, peut varier de 30 mm à 120 mm ou plus. Cette longueur peut affecter la facilité de manipulation et la compatibilité dans les espaces restreints.
