La spécification ASTM F1554 Grade 55 Anchor Rods a été introduite en 1994 et couvre les boulons d'ancrage conçus pour ancrer les supports structurels aux fondations en béton.ASTM F1554 Grade 55 Les tiges d'ancrage peuvent prendre la forme de boulons avec une des deux têtesLes trois catégories 36, 55 et 105 désignent la résistance minimale à la traction (ksi) du boulon d'ancrage.Les tiges d'ancrage de qualité ASTM F1554 55 peuvent être coupées ou enroulées et une qualité soudable 55 peut remplacer la qualité 36 selon le choix du fournisseur.Le codage des couleurs à l'extrémité 36 bleu, 55 jaune et 105 rouge facilite l'identification sur le terrain.Le marquage permanent du fabricant et de la qualité est autorisé en vertu des exigences supplémentaires S2..
Les barres d'ancrage ASTM F1554 de catégorie 55 peuvent être utilisées pour des colonnes dans des bâtiments structurels en acier, des feux de signalisation et des poteaux d'éclairage de rue.et des structures de signalisation aérienne pour n'en nommer que quelques-unes.
Principales caractéristiques des tiges d'ancrage ASTM F1554 de catégorie 55
Résistance élevée:Fabriqué conformément aux exigences de la norme ASTM F1554 de catégorie 36, de catégorie 55 et de catégorie 105 pour des applications d'ancrage structurel fiables.
Disponible en plusieurs configurations:Disponible dans des conceptions droites, de type J, de type L et courbées sur mesure pour répondre à diverses exigences de projets de fondation et d'utilité.
Protection contre la corrosion galvanisée à chaud:Disponible avec une finition galvanisée à chaud pour une résistance à la corrosion à long terme dans des environnements extérieurs et difficiles.
Large gamme de tailles:Offert en diamètres de5/8" à 2-1/2"et des longueurs personnalisées selon les spécifications du projet.
Solution de fixation complète:Il est fourni avec des écrous hexagénaires lourds correspondant à la norme ASTM A563, des rouleaux durcis ASTM F436 et des modèles d'ancrage.
Convient pour les infrastructures critiques:Largement utilisé dans les poteaux de services publics, les structures de transmission, les poteaux de signalisation routière, les tours d'éclairage, les fondations solaires et les structures en acier.
Capacité de fabrication sur mesure:Des longueurs de fil, des courbes, des projections et des configurations d'assemblage personnalisées sont disponibles sur demande.
Inspection complète de la qualité:Chaque lot est soumis à une inspection dimensionnelle, à une vérification de l'échelle du fil, à des essais mécaniques et à une inspection de l'épaisseur du revêtement.
Spécifications techniques des barres d'ancrage ASTM F1554
| Nom du produit |
Résistants à l'usure |
| Matériel |
Grade 36:Acier au carbone
Niveau 55:Acier SAE 1045
Grade 105:SAE 4140 Acier allié
|
| Les accessoires |
ASTM A563 DH Noix hexagénaires lourdes
Machines de lavage à base d'aluminium
machines à laver les assiettes,Modèles d'ancrage
|
| Le type |
Rôles à filetage complet
à deux extrémités filetées
à l'aide d'un fil
Type J / type L
Type droit
|
| Taille |
Grade 36: 1/2 à 4"
Grade 55: 1/2 à 4'
Grade 105: 1/2 à 3'
|
| Finition |
Galvanisés à chaud |
| Grade |
Résistance au rendement |
Résistance à la traction |
Matériau typique |
| Grade 36 |
36 ksi (250 MPa) Min |
58 à 80 ksi |
Pour l'application de la norme ASTM A36 / Q235B |

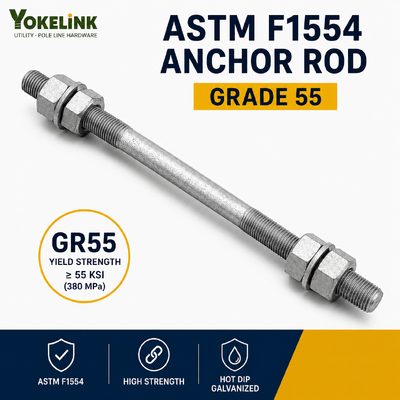

| Grade 55 |
55 ksi (380 MPa) Min |
75 à 95 ksi |
La valeur de l'échantillon doit être supérieure ou égale à:55 |

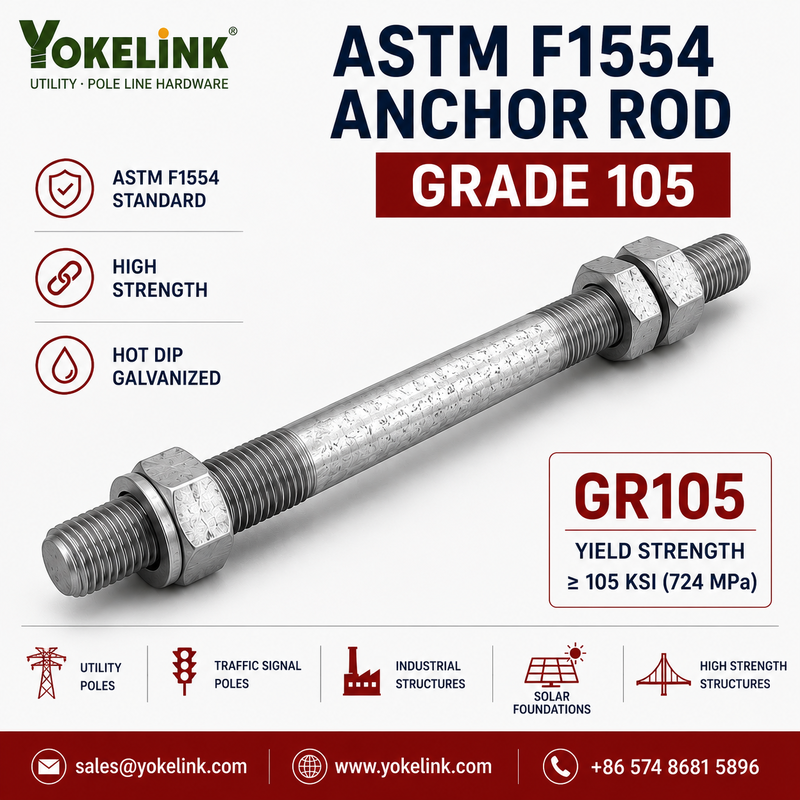

| Catégorie 105 |
105 ksi (724 MPa) Min |
125-150 ksi |
SAE 4140 / 42CrMo |

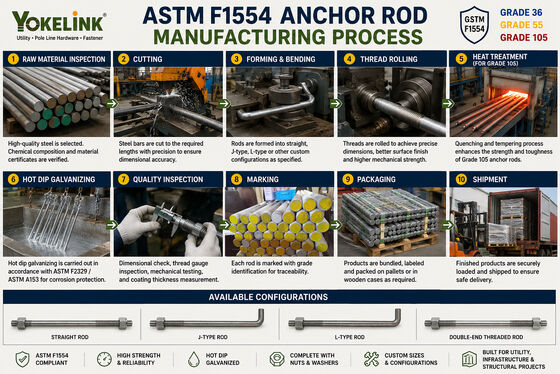

Processus de fabrication des tiges d'ancrage ASTM F1554:
Les barres d'ancrage YOKELINK ASTM F1554 de catégorie 55 sont fabriquées selon un processus de production contrôlé afin de garantir la conformité aux exigences de l'ASTM F1554 en matière de précision dimensionnelle.les performances mécaniques et la résistance à la corrosion.
Inspection des matières premières → Coupe → Formage et pliage → Roulement des fils → Traitement thermique (grade 105) → Galvanisation à chaud → Inspection de la qualité → Emballage et expédition.
1Inspection des matières premières
Les matériaux en acier au carbone et en acier allié de haute qualité sont sélectionnés en fonction de la qualité requise.
2Je coupe.
Les barres d'acier sont coupées à la longueur spécifiée à l'aide d'un équipement de découpe de précision pour assurer la cohérence dimensionnelle.
3. Former et plier
Les tiges d'ancrage sont formées dans les configurations requises, y compris les tiges droites, les tiges filetées à double extrémité, les tiges de type J et les tiges de type L, selon les spécifications du projet.
4. Roulement de fil
Les fils sont fabriqués par des machines à laminage à fil pour obtenir des dimensions de fil précises, une finition de surface améliorée et une résistance mécanique accrue.
5Traitement thermique (pour la catégorie 105)
Les barres d'ancrage de catégorie 105 sont éteintes et trempées pour obtenir les propriétés mécaniques et les performances de haute résistance requises.
6Galvanisation à chaud
Les barres d'ancrage peuvent être galvanisées à chaud conformément aux normes ASTM F2329 ou ASTM A153 pour assurer une protection contre la corrosion à long terme dans les environnements extérieurs.
7. Inspection de la qualité
Chaque lot est soumis à une inspection complète, comprenant la vérification dimensionnelle, l'inspection de la jauge de fil, les essais mécaniques, la mesure de l'épaisseur du revêtement et l'examen visuel.
8- Emballage et expédition
Les produits finis sont emballés en toute sécurité sur des palettes, dans des caisses en bois ou selon les exigences du client pour assurer un transport et une livraison sûrs.
Contrôle de la qualité des tiges d'ancrage de la catégorie 55 ASTM F1554:
Chaque tige d'ancrage YOKELINK ASTM F1554 est inspectée pour s'assurer de la conformité aux exigences de l'ASTM en matière de dimensions, de fils, de propriétés mécaniques et de qualité du revêtement.
Quels essais sont effectués sur les barres d'ancrage ASTM F1554?
YOKELINK effectue la vérification du matériau, l'inspection dimensionnelle, l'inspection de la jauge de fil, les essais de traction, la mesure de l'épaisseur du revêtement et l'inspection visuelle finale avant expédition.
Les barres d'ancrage galvanisées sont-elles inspectées?
Les barres d'ancrage galvanisées à chaud sont inspectées pour l'épaisseur du revêtement, la finition de la surface et la conformité aux exigences de l'ASTM F2329 ou de l'ASTM A153.
Applications des tiges d'ancrage ASTM F1554
Les tiges d'ancrage ASTM F1554 de catégorie 55 fournissent des solutions d'ancrage fiables pour les poteaux de signalisation routière, les structures de signalisation et les infrastructures routières.Les barres d'ancrage de catégorie 55 sont généralement spécifiées par les services de transport en Amérique du Nord..Les barres d'ancrage ASTM F1554 de catégorie 55 et de catégorie 105 sont couramment utilisées dans les projets d'énergie solaire pour fixer des structures de montage à des fondations en béton armé.
• Fondations de pôles utilitaires
• Structures de lignes de transport
• Poteaux de signalisation routière
• Poteaux à mât
• Systèmes solaires
• Bâtiments en acier
Questions fréquemment posées sur les barres d'ancrage ASTM F1554:
À quoi servent les barres d'ancrage ASTM F1554?
Les barres d'ancrage ASTM F1554 sont utilisées pour fixer les poteaux d'électricité, les poteaux d'éclairage, les structures de signalisation routière, les systèmes de montage solaire, les bâtiments en acier et les fondations d'équipements lourds aux fondations en béton.
Quelle est la qualité ASTM F1554 la plus couramment utilisée?
Le grade 55 est la tige d'ancrage ASTM F1554 la plus largement spécifiée pour les poteaux d'électricité, les structures d'éclairage, les poteaux de signalisation routière et les applications de fondations solaires.
Les barres d'ancrage ASTM F1554 sont-elles adaptées aux environnements extérieurs?
Les barres d'ancrage ASTM F1554 sont généralement fournies avec des revêtements galvanisés à chaud pour assurer une résistance à la corrosion à long terme dans des conditions extérieures et environnementales difficiles.

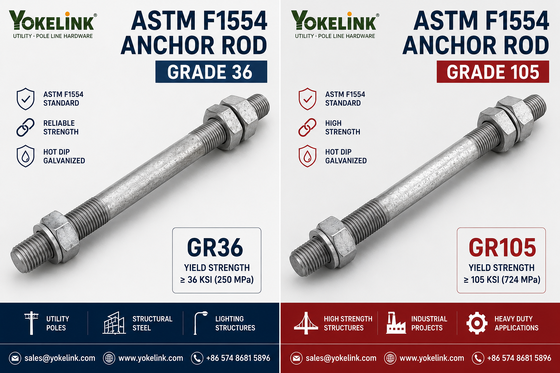

Quelle est la différence entre ASTM F1554 Grade 36, Grade 55 et Grade 105?
Le grade 36 est une tige d'ancrage en acier au carbone de faible résistance, le grade 55 offre une résistance plus élevée et est le grade le plus couramment utilisé,tandis que le grade 105 est une tige d'ancrage en acier allié de haute résistance conçue pour des applications structurelles exigeantes.
Quelle est la différence entre ASTM F1554 Grade 36, Grade 55 et Grade 105?
Le grade 36 est une tige d'ancrage en acier au carbone de faible résistance, le grade 55 offre une résistance plus élevée et est le grade le plus couramment utilisé,tandis que le grade 105 est une tige d'ancrage en acier allié de haute résistance conçue pour des applications structurelles exigeantes.
Quelles sont les écrous et les rondelles utilisés avec les barres d'ancrage ASTM F1554?
Les barres d'ancrage de catégorie 55 sont généralement fournies avec des écrous hexagonais lourds de la catégorie DH ASTM A563 et des rondelles durcies ASTM F436.Le grade 105 peut utiliser des écrous ASTM A563 DH ou ASTM A194 2H selon les exigences du projet..
Quelle est la résistance au rendement de l'ASTM F1554 de catégorie 55?
Les barres d'ancrage ASTM F1554 de catégorie 55 ont une résistance minimale à la traction de 55 ksi (380 MPa) et une résistance à la traction de 75 ksi à 95 ksi (517 ∼655 MPa).Cette combinaison de résistance et de ductilité fait du grade 55 la tige d'ancrage la plus couramment spécifiée pour les services publics, les infrastructures et les applications structurelles.
Les barres d'ancrage ASTM F1554 sont-elles fournies avec des rapports d'essais au broyeur (MTR)?
Oui, YOKELINK peut fournir des rapports d'essais au broyeur (MTR) pour vérifier la composition du matériau et ses propriétés mécaniques.Les certificats d'inspection sont également disponibles sur demande pour soutenir la documentation du projet et les exigences en matière d'assurance qualité..
