La spécification des tiges d'ancrage ASTM F1554 Grade 55 a été introduite en 1994 et couvre les boulons d'ancrage conçus pour ancrer les supports structurels aux fondations en béton. Les tiges d'ancrage ASTM F1554 Grade 55 peuvent prendre la forme de boulons à tête, de tiges droites ou de boulons d'ancrage courbés. Les trois grades 36, 55 et 105 désignent la limite d'élasticité minimale (ksi) du boulon d'ancrage. Les tiges d'ancrage ASTM F1554 Grade 55 peuvent être filetées par coupe ou par roulage et un grade 55 soudable peut être substitué au grade 36 à la discrétion du fournisseur. Le codage couleur à l'extrémité – 36 bleu, 55 jaune et 105 rouge – facilite l'identification sur le terrain. Le marquage permanent du fabricant et du grade est autorisé dans le cadre des exigences supplémentaires S2.
Les applications des tiges d'ancrage ASTM F1554 Grade 55 comprennent les colonnes dans les bâtiments à ossature d'acier, les poteaux de signalisation routière et d'éclairage public, et les structures de ponts routiers aériens, pour n'en nommer que quelques-unes.
Caractéristiques clés des tiges d'ancrage ASTM F1554 Grade 55
Performances de haute résistance :Fabriquées selon les exigences ASTM F1554 Grade 36, Grade 55 et Grade 105 pour des applications d'ancrage structurel fiables.

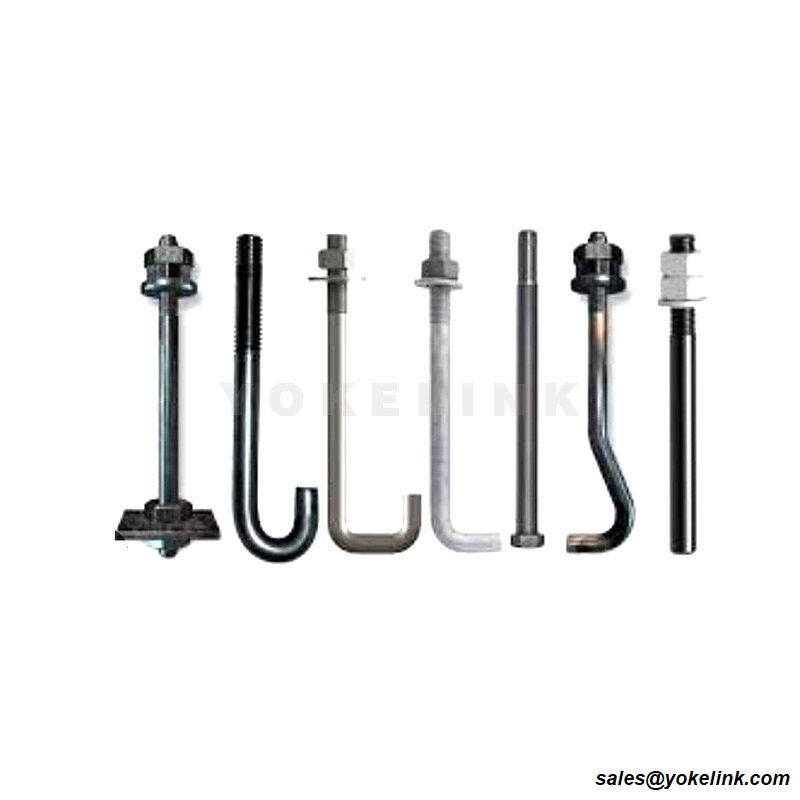

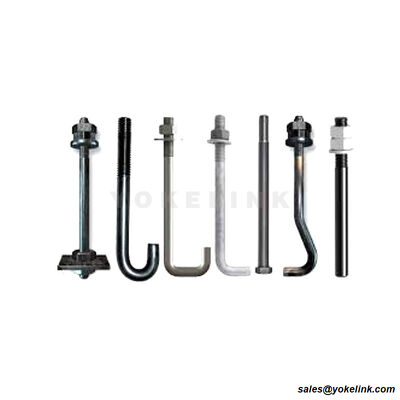

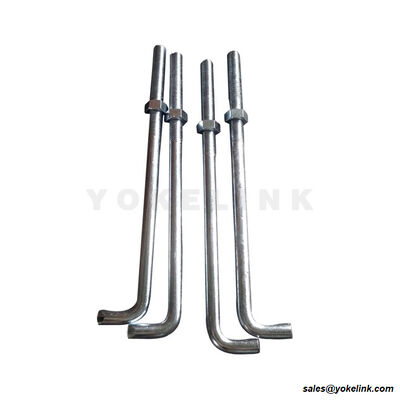

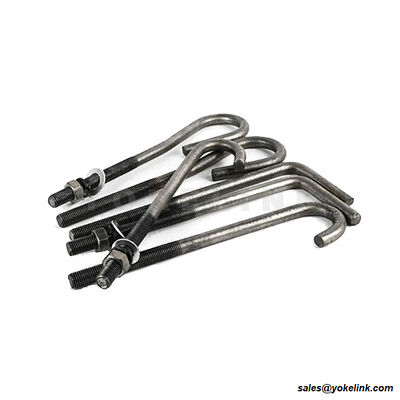

Configurations multiples disponibles :Disponibles en versions droites, type J, type L et courbées sur mesure pour répondre aux diverses exigences des projets de fondation et d'utilité publique.
Protection anticorrosion par galvanisation à chaud :Disponibles avec une finition galvanisée à chaud pour une résistance à la corrosion à long terme dans les environnements extérieurs et difficiles.
Large gamme de tailles :Proposées en diamètres de5/8" à 2-1/2" et longueurs personnalisées selon les spécifications du projet.
Solution de fixation complète :Fournies avec des écrous hexagonaux lourds ASTM A563 assortis, des rondelles durcies ASTM F436 et des gabarits d'ancrage.
Adaptées aux infrastructures critiques :Largement utilisées pour les poteaux utilitaires, les structures de transmission, les poteaux de signalisation routière, les tours d'éclairage, les fondations solaires et les structures en acier.
Capacité de fabrication sur mesure :Longueurs de filetage, courbures, projections et configurations d'assemblage personnalisées disponibles sur demande.
Inspection de qualité complète :Chaque lot subit une inspection dimensionnelle, une vérification des jauges de filetage, des tests mécaniques et une inspection de l'épaisseur du revêtement.
Spécifications techniques des tiges d'ancrage ASTM F1554 :
| Nom du produit |
Tiges d'ancrage ASTM F1554 Grade 36/55/105 |
| Matériau |
Grade 36 : Acier au carbone
Grade 55 : Acier SAE 1045
Grade 105 : Acier allié SAE 4140
|
| Accessoires |
Écrous hexagonaux lourds ASTM A563 DH
Rondelles ASTM F436
Rondelles plates,Gabarits d'ancrage
|
| Type |
Tiges entièrement filetées
Filetées des deux côtés
Filetées d'un côté
Type J / Type L
Type droit
|
| Taille |
Grade 36 : 1/2~4''
Grade 55 : 1/2~4''
Grade 105 : 1/2~3''
|
| Finition |
Galvanisé à chaud |
| Grade |
Limite d'élasticité |
Résistance à la traction |
Matériau typique |
| Grade 36 |
36 ksi (250 MPa) min |
58-80 ksi |
ASTM A36 / Q235B |
| Grade 55 |
55 ksi (380 MPa) min |
75-95 ksi |
SAE 1045 / ASTM A572 Gr.55 |
| Grade 105 |
105 ksi (724 MPa) min |
125-150 ksi |
SAE 4140 / 42CrMo |
Processus de fabrication des tiges d'ancrage ASTM F1554 :
Les tiges d'ancrage ASTM F1554 Grade 55 de YOKELINK sont fabriquées selon un processus de production contrôlé pour garantir la conformité aux exigences ASTM F1554 en matière de précision dimensionnelle,performance mécanique et résistance à la corrosion.
Inspection des matières premières → Coupe → Formage et cintrage → Laminage de filetage → Traitement thermique (Grade 105) → Galvanisation à chaud → Inspection de qualité → Emballage et expédition.
1. Inspection des matières premières
Des matériaux en acier au carbone et en acier allié de haute qualité sont sélectionnés selon le grade requis. La composition chimique et les certificats de matière sont vérifiés avant la production.
2. Coupe
Les barres d'acier sont coupées aux longueurs spécifiées à l'aide d'équipements de coupe de précision pour garantir la cohérence dimensionnelle.
3. Formage et cintrage
Les tiges d'ancrage sont formées dans les configurations requises, y compris les tiges droites, les tiges filetées des deux côtés, les tiges de type J et les tiges de type L, conformément aux spécifications du projet.
4. Laminage de filetage
Les filets sont produits par des machines de laminage de filetage pour obtenir des dimensions de filetage précises, une finition de surface améliorée et une résistance mécanique accrue.
5. Traitement thermique (pour le Grade 105)
Les tiges d'ancrage de Grade 105 sont trempées et revenues pour obtenir les propriétés mécaniques requises et des performances de haute résistance.
6. Galvanisation à chaud
Les tiges d'ancrage peuvent être galvanisées à chaud conformément aux normes ASTM F2329 ou ASTM A153 pour fournir une protection contre la corrosion à long terme dans les environnements extérieurs.
7. Inspection de qualité
Chaque lot subit une inspection complète, y compris la vérification dimensionnelle, l'inspection des jauges de filetage, les tests mécaniques, la mesure de l'épaisseur du revêtement et l'examen visuel.
8. Emballage et expédition
Les produits finis sont solidement emballés sur des palettes, dans des caisses en bois ou selon les exigences du client pour garantir un transport et une livraison en toute sécurité.
Contrôle qualité des tiges d'ancrage ASTM F1554 Grade 55 :
Chaque tige d'ancrage ASTM F1554 YOKELINK est inspectée pour garantir la conformité aux exigences ASTM en matière de dimensions, de filets, de propriétés mécaniques et de qualité du revêtement.
Quels tests sont effectués sur les tiges d'ancrage ASTM F1554 ?
YOKELINK effectue la vérification des matériaux, l'inspection dimensionnelle, l'inspection des jauges de filetage, les tests de traction, la mesure de l'épaisseur du revêtement et l'inspection visuelle finale avant l'expédition.
Les tiges d'ancrage galvanisées sont-elles inspectées ?
Oui. Les tiges d'ancrage galvanisées à chaud sont inspectées pour l'épaisseur du revêtement, la finition de surface et la conformité aux exigences ASTM F2329 ou ASTM A153.
Applications des tiges d'ancrage ASTM F1554 :
Les tiges d'ancrage ASTM F1554 Grade 55 fournissent des solutions d'ancrage fiables pour les poteaux de signalisation routière, les structures de signalisation et les infrastructures routières. Les tiges d'ancrage de Grade 55 sont couramment spécifiées par les départements des transports en Amérique du Nord.Les tiges d'ancrage ASTM F1554 Grade 55 et Grade 105 sont couramment utilisées dans les projets d'énergie solaire pour fixer les structures de montage aux fondations en béton armé.
• Fondations de poteaux utilitaires
• Structures de lignes de transmission
• Poteaux de signalisation routière
• Poteaux d'éclairage à mât haut
• Systèmes de montage solaire
• Bâtiments à ossature d'acier
FAQ sur les tiges d'ancrage ASTM F1554 :
À quoi servent les tiges d'ancrage ASTM F1554 ?
Les tiges d'ancrage ASTM F1554 sont utilisées pour fixer les poteaux utilitaires, les poteaux d'éclairage, les structures de signalisation routière, les systèmes de montage solaire, les bâtiments en acier et les fondations d'équipements lourds aux fondations en béton.
Quel grade ASTM F1554 est le plus couramment utilisé ?
Le Grade 55 est la tige d'ancrage ASTM F1554 la plus largement spécifiée pour les poteaux utilitaires, les structures d'éclairage, les poteaux de signalisation routière et les applications de fondations solaires.
Les tiges d'ancrage ASTM F1554 conviennent-elles aux environnements extérieurs ?
Oui. Les tiges d'ancrage ASTM F1554 sont couramment fournies avec des revêtements galvanisés à chaud pour offrir une résistance à la corrosion à long terme dans les conditions environnementales extérieures et difficiles.
Quelle est la différence entre ASTM F1554 Grade 36, Grade 55 et Grade 105 ?
Le Grade 36 est une tige d'ancrage en acier au carbone de faible résistance, le Grade 55 offre une résistance plus élevée et est le grade le plus couramment utilisé, tandis que le Grade 105 est une tige d'ancrage en acier allié de haute résistance conçue pour les applications structurelles exigeantes.
Quelle est la différence entre ASTM F1554 Grade 36, Grade 55 et Grade 105 ?
Le Grade 36 est une tige d'ancrage en acier au carbone de faible résistance, le Grade 55 offre une résistance plus élevée et est le grade le plus couramment utilisé, tandis que le Grade 105 est une tige d'ancrage en acier allié de haute résistance conçue pour les applications structurelles exigeantes.
Quels écrous et rondelles sont utilisés avec les tiges d'ancrage ASTM F1554 ?
Les tiges d'ancrage de Grade 55 sont généralement fournies avec des écrous hexagonaux lourds ASTM A563 Grade DH et des rondelles durcies ASTM F436. Le Grade 105 peut utiliser des écrous ASTM A563 DH ou ASTM A194 2H selon les exigences du projet.
Quelle est la limite d'élasticité de l'ASTM F1554 Grade 55 ?
Les tiges d'ancrage ASTM F1554 Grade 55 ont une limite d'élasticité minimale de 55 ksi (380 MPa) et une plage de résistance à la traction de 75 ksi à 95 ksi (517-655 MPa). Cette combinaison de résistance et de ductilité fait du Grade 55 la tige d'ancrage la plus couramment spécifiée pour les applications utilitaires, d'infrastructure et structurelles.
Les tiges d'ancrage ASTM F1554 sont-elles livrées avec des rapports de test de laminoir (MTR) ?
Oui. YOKELINK peut fournir des rapports de test de laminoir (MTR) pour vérifier la composition des matériaux et les propriétés mécaniques. Des certificats d'inspection EN 10204 Type 3.1 sont également disponibles sur demande pour soutenir la documentation du projet et les exigences d'assurance qualité.
